Класс каретки навесного оборудования - как выбрать ?

16 ноября 2017

Любое навесное оборудование в том числе вилы для погрузчиков имеют специальный стандарт, который называется "ISO класс".



Все вилочные погрузчики и складское оборудование оснащены подъемными механизмами разной грузоподъемности и высоты.

Для подъема груза мачта погрузочной техники оснащена кареткой, на которую надеваются вилы и другое навесное оборудование, такое как каретка бокового смещения (sideshifter, сайдшифтер), захват для рулонов, захват для бочек,захват для кип и т.д.

Любое навесное оборудование, в том числе вилы для погрузчиков ,имеет специальный стандарт, который называется "ISO класс".

В следующей таблице приведены номера классов и их типы в зависимости от грузоподъемности вилочного погрузчика или складской техники.

Таблица подбора вил для погрузчика.

ISO Класс Грузоподъемность (кг) Тип класса "А" (мм) Высота
каретки "B" (мм)
"H2" мм "WхT"
вил (мм)

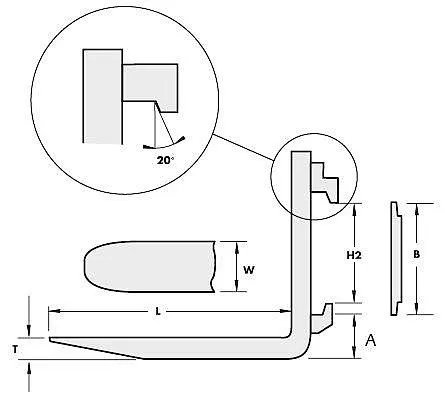

(cм.схему)
ISO Класс 1 0-999 1A
1B
76
114
331 306 80х30
ISO Класс 2 1000-1500 2A
2B
76
152
407 382 100х35
100х40
ISO Класс 2 1800-2000 2A
2B
76
152
407 382 100х40
100х45
ISO Класс 2 2200-2500
76
152
407 382 125х40
125х45
ISO Класс 3 2800-3500 3A
3B
76
203
508 477 100х50
125х45
ISO Класс 3 3500-4999
76
203
508 477 125х50
150х50
ISO Класс 4 5000-8000
4B
127
254
635 598 150х60


При покупке дополнительного навесного оборудования к вилочным погрузчикам на ряду с другими характеристиками одним из необходимых условии является точное соответствие ISO класса каретки к классу навесного оборудования.
